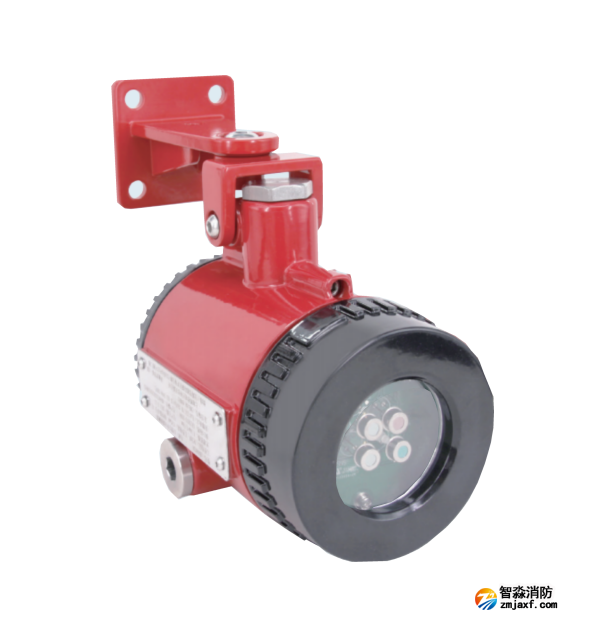

海灣JTG-UM-GST9667四波段點型紅外火焰探測器

一、海灣JTG-UM-GST9667點型紅外火焰探測器產品概述　　

海灣JTG-UM-GST9667點型紅外火焰探測器(四波段紅外)探測視場角可達到100度，中心探測距離可以達到60m(正庚烷)。結合專有的探測電路及軟件算法,檢測頻率為3.8μm、4.3μm、4.4μm、5.0μm。振蕩頻率在1至15赫茲的火焰輻射能，通過運算處理能力極強的處理器，對傳感器采集信號的變化比率和對應關系的進行數據分析和運算處理，只對火焰特征頻譜范圍內的輻射發出報警，具有非常高的防誤報警能力。

二、海灣JTG-UM-GST9667點型紅外火焰探測器的功能優點

　◎獲得SL3及CCC認證（2021081801001648）

　◎防爆等級Exd IIC T6Gb/Ex tD A21

　◎IP67殼體，適合室外工作

　◎總線模式，較大程度的抑制錯誤報警

　◎高靈活性和廣泛兼容

　◎整體式接線盒實現了輕松安裝

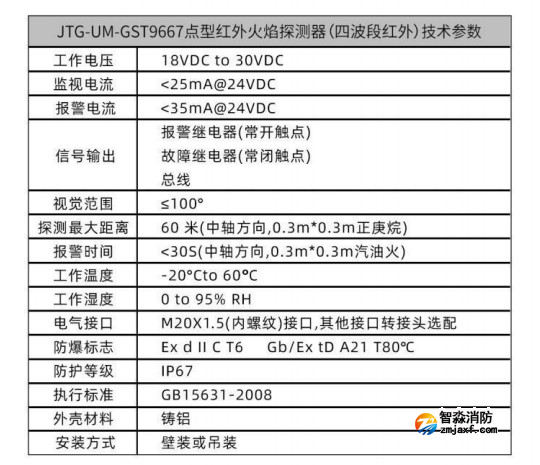

三、海灣JTG-UM-GST9667點型紅外火焰探測器的技術參數

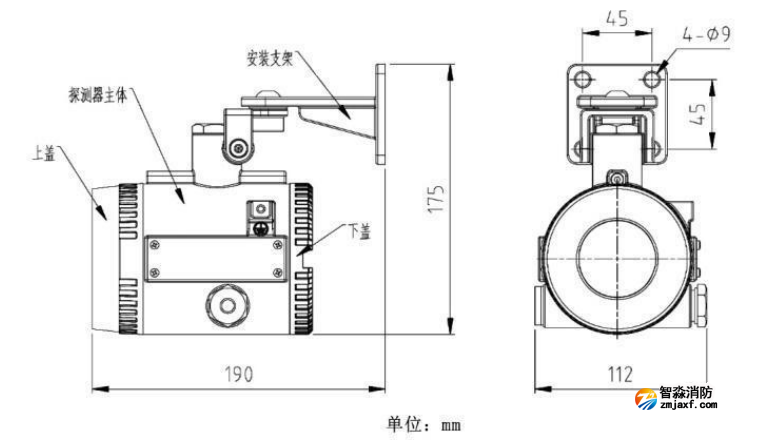

四、JTG-UM-GST9667點型紅外火焰探測器的外形尺寸

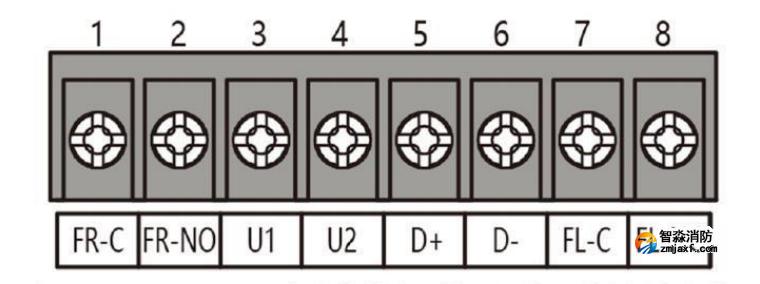

五、JTG-UM-GST9667點型紅外火焰探測器的接線端子定義

端子1、2：FR-C、FR-NO為火警繼電器的無源常開觸點輸出負載能力3A/30VDC

端子3、4：U1、U2為24V直流供電電源接入端子，不分極性，功率小于1.5W

端子5、6：D+、D-2總線(無極性)

端子7、8：FL-C、FL-NC為故障繼電器的無源常閉觸點輸出，負載能力3A/30VDC
