海灣GST-LD-D02型智能電源盤接線安裝技術

6.1 海灣GST-LD-D02型智能電源盤特點

 GST-LD-D02 型智能電源盤由交直流轉換電路、備用電源浮充控制電路及電源監控電路三個部分

組成，專門為整個消防聯動控制系統供電。

GST-LD-D02 型智能電源盤以交流 220V 作為主電源，同時可外接 DC24V/24Ah 蓄電池作為備電。

備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電。智能電

源盤可對主電故障及輸出故障進行報警，當交流 220V 主電源掉電時，報主電故障；當輸出發生短路

或斷路時報輸出故障。同時還設有電池過充及過放保護功能。本電源盤還具有輸出電壓、輸出電流

的顯示功能，以及各類故障及狀態顯示。在以柜式火災報警控制器/消防聯動控制器作為控制核心的

系統中，本電源盤可作為聯動控制系統的電源使用。

6.2 海灣GST-LD-D02型智能電源盤主要技術指標

（1）額定輸出容量：DC24V、6A

（2）使用環境：

溫度： 0℃～+40℃

相對濕度≤95％，不結露

（3）電源：主電為交流 220V+10%

-15%， DC24V 24Ah 密封鉛酸電池作備電

（4）外形尺寸：

484mm?89mm?325mm

6.3 海灣GST-LD-D02型智能電源盤結構特征、安裝與布線

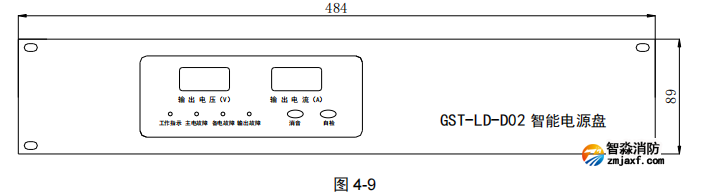

 GST-LD-D02 型電源盤外形示意圖如圖 4-9：

本電源盤采用柜式插盤結構安裝，屬標準配置產品，當系統內總的用電量較大時，可選裝多塊

電源盤。

電源盤的主電開關、備電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸

出接線端子，電源盤對外接線端子示意圖如圖 4-10：

其中:

L、G、N（電源插座）：交流 220V 電源端子(G 為機殼保護地線端子)

+、-：備電輸入端子

+24V、GND（主輸出）：DC24V 主輸出端子

+24V、GND（內部使用）：DC24V 多線制電源輸出端子

布線要求：DC24V 電源輸出線采用耐火 BV 線，截面積≥4.0mm2。
